Zastosowanie:

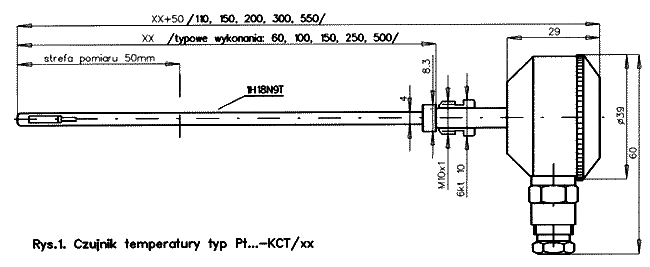

Kieszeniowy czujnik temperatury typ Pt100-KCT, Pt500-KCT, Pt1000-KCT przeznaczony jest do pomiaru temperatury w cieczach lub gazach. Kapilara czujnika wykonana jest z cienkościennej rurki ze stali kwasoodpornej 1H18N9T. Czujnik posiada głowicę przyłączeniową wykonaną z oksydowanego aluminium. Konstrukcja mechaniczna czujnika gwarantuje małą stałą czasową pomiarów oraz wysoką odporność na udary mechaniczne, wibracje i warunki klimatyczne.

Dane techniczne:

• zakres pomiarowy
• element pomiarowy


• max. prąd pomiarowy
• głowica srebrna
• głowica brązowa
• głowica czerwona
• długość kapilary czujnika
• średnica kapilary czujnika
• linia pomiarowa dla Pt100
• linia pomiarowa dla Pt500, Pt1000
• temperatura otoczenia głowicy
• masa
• stopień ochrony

W zależności od zastosowania kieszeniowy czujnik temperatury można wyposażyć w :

• wieszak kątowy typ WCT-K, przeznaczony do mocowania czujnika na ścianie
• wieszak prosty typ WCT-P, przeznaczony do wprowadzenia czujnika przez osłony kanałów wentylacyjnych, izolowane ściany komór hermetycznych, itp.
• osłonę ciśnieniowąą typ OCT, wykonaną ze stali kwasoodpornej 1H18N9T umożliwiającą pomiar temperatury cieczy lub gazów w zbiornikach ciśnieniowych i bezciśnieniowych, oraz wymianę czujnika bez konieczności rozszczelniania instalacji. Osłony mogą być dodatkowo wyposażone w korek redukcyjny z gwintem zewnętrznym 1/2 cala, 3/4 cala lub M20 x 1.5 (mosiężny lub ze stali kwasoodpornej );
• śrubunek typ S-KCT, do wprowadzenia czujnika przez ściany komór bezciśnieniowych np. komory wędzarnicze.

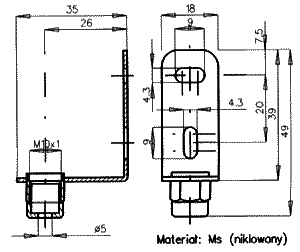

Rys.2. Wieszak kątowy typ WCT-K

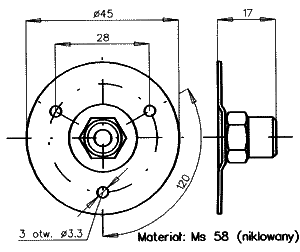

Rys.3. Wieszak prosty typ WCT-P

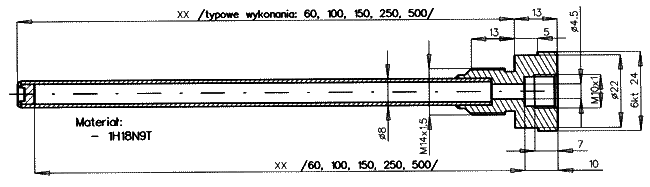

Rys.4. Osłona ciśnieniowa typ OCT/xx (1H18N9T)

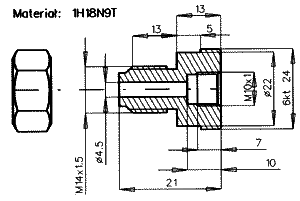

Rys.5. śrubunek typ S-KCT

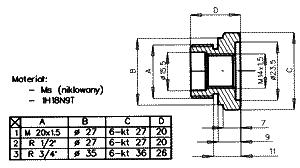

Rys.6. Korki redukcyjne: -M20x1.5/M14x1.5,
-R1/2'/M14x1.5, -R3/4'/M14x1.5

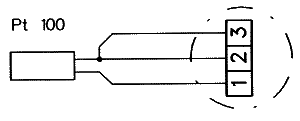

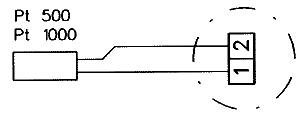

Schemat połączeń:
