Regulator temperatury typ RT/Pt/s

Szczegóły w formacie .doc
Zastosowanie:

Regulatory temperatury do chłodzenia - Utrzymanie stałej temperatury w komorach chłodniczych, przechowalniach owoców lub warzyw, dojrzewalniach owoców, regulacja procesów wentylacji, zabezpieczenie przed nadmiernym spadkiem temperatury w procesach schładzania, regulacja procesów technologicznych i wymienników ciepła.

Regulatory temperatury do grzania - Utrzymanie stałej temperatury ogrzewanych pomieszczeń, regulacja systemów zabezpieczenia przed przemarzaniem gruntu, utrzymanie stałej temperatury procesów technologicznych, regulacja temperatury wymienników ciepła, oparzalników, sterylizatorów, suszarek, płyt grzejnych i.t.p.

Regulatory temperatury RT/Pt/s przystosowane są do zabudowy modułowej, do montażu na szynie TH 35 x 7,5. Przeznaczone są do współpracy z czujnikami Pt100.

Dane techniczne:
  • napięcie zasilania
    		•  220V,50Hz lub ~/+12V - 24V
  • dopuszczalna zmiana napięcia
    		•  +10% do -15%
  • pobór mocy
    		•  <2W
  • zakres działania
    		•  wg tabeli 1
  • strefa nieczułości
    		•  DT = 0,5oC - 5oC
  • czujnik pomiarowy
    		•  Pt100
  • linia pomiarowa
    		•  trójprzewodowa
  • długość linii pomiarowej
    		•  max. 200m
  • kompensacja linii pomiarowej
    		•  wewnętrzna
  • skuteczność kompensacji
    		•  98%
  • dopuszczalne obciążenie styków
    		•  1A/250V~
  • rodzaj styków
    		•  przełączające
  • temperatura otoczenia
    		•  0oC - 50oC
  • typ obudowy
    		•  do zabudowy modułowej
  • wymiary
    		•  53x95x65mm (trzy moduły)
  • masa
    		•  0,3kg
  • stopień ochrony
    		•  IP 20


    Szkic wymiarowy:Tabela 1:

    Rys1. Regulator temperatury typ RT/Pt/s
    Typ regulatoraZakres działania
    do chłodzenia
RT/Pt/s/H/-40 ÷ 10
RT/Pt/s/H/-10 ÷ 15
RT/Pt/s/H/0 ÷ 25
RT/Pt/s/H/0 ÷ 50
RT/Pt/s/H/20÷100
RT/Pt/s/H/0 ÷ 150
RT/Pt/s/H/0 ÷ 250
RT/Pt/s/H/0 ÷ 400
do grzania
RT/Pt/s/G/-40 ÷ 10
RT/Pt/s/G/-10 ÷ 15
RT/Pt/s/G/0 ÷ 25
RT/Pt/s/G/0 ÷ 50
RT/Pt/s/G/20÷100
RT/Pt/s/G/0 ÷ 150
RT/Pt/s/G/0 ÷ 250
RT/Pt/s/G/0 ÷ 400


-40°C ÷ +10°C
-10°C ÷ +15°C
 0°C ÷ +25°C
 0°C ÷ +50°C
+20°C ÷ +100°C
 0°C ÷ +150°C
 0°C ÷ +250°C
 0°C ÷ +400°C

-40°C ÷ +10°C
-10°C ÷ +15°C
 0°C ÷ +25°C
 0°C ÷ +50°C
+20°C ÷ +100°C
 0°C ÷ +150°C
 0°C ÷ +250°C
 0°C ÷ +400°C

    Zasada działania:

    Regulator temperatury RT/Pt/s mierzy oporność czujnika oraz oporność linii pomiarowej. W zależności od uprzednio dokonanych nastaw: temperatury zadanej (Tn) oraz strefy nieczułości (DT) ustawia stan przekaźnika wyjściowego. Stan czynny przekaźnika sygnalizowany jest diodą świecącą.

    W regulatorach do chłodzenia przekaźnik wyjściowy jest wyłączany przy spadku temperatury mierzonej poniżej wartości temperatury zadanej. Załączenie przekaźnika następuje po wzroście temperatury o wartość strefy nieczułości DT.

    W regulatorach do grzania przekaźnik wyjściowy jest wyłączany przy wzroście temperatury mierzonej powyżej wartości temperatury zadanej. Załączenie przekaźnika następuje po spadku temperatury o wartość strefy nieczułości DT.

    Schemat elekrtryczny:



    Rys.2. Regulatory temperatury do chłodzenia: A) Schemat instalacji regulatora z kompensacją wpływu oporności linii na błąd pomiaru, B) schemat instalacji bez kompensacji, C) schemat załączania obwodu sterowanego w f-cji temperatury.

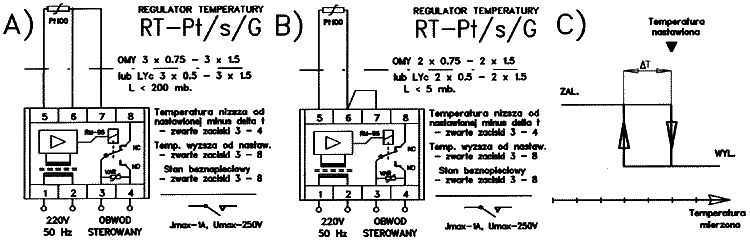

    Rys.3. Regulatory temperatury do grzania: A) Schemat instalacji regulatora z kompensacją wpływu oporności linii na błąd pomiaru, B) schemat instalacji bez kompensacji, C) schemat załączania obwodu sterowanego w f-cji temperatury.

    Uwagi montażowe:

    Regulator temperatury przeznaczony jest do zabudowy modułowej na szynie TH 35 x 7,5.. Do połączenia regulatora temperatury z czujnikiem zaleca się użycie przewodu miedzianego trójżyłowego typu OMY 3 x 1. Dopuszczalna długość przewodu - 200 m.

    Instalację regulatora należy wykonać zgodnie z rys 2A lub 3A. Użycie przewodu trójżyłowego, którego dwie żyły są zwarte od strony czujnika pozwala na pomiar rezystancji linii i automatyczną kompensację wpływu rezystancji linii na błąd pomiaru temperatury. Skuteczność kompensacji - 98%. W przypadku gdy odległość pomiędzy czujnikiem a termostatem jest mniejsza niż 5m błąd powstający na skutek rezystancji linii jest mniejszy niż 0,5oC i można stosować linię dwuprzewodową. Czujnik należy wówczas podłączyć do zacisków 5 - 6 regulatora temperatury a zaciski 6 - 7 zewrzeć (rys.2B lub 3B).

    Sposób zamawiania:

    W zamówieniu należy określić typ regulatora z wybraną funkcja (chłodzenie - grzanie) oraz z wybranym zakresem temperatur.

    Na przykład:

  • Regulator temperatury RT/Pt/s/H/-40÷10 - oznacza regulator do montażu na szynę z f-cją chłodzenia i zakresem działania -40oC ÷ +10oC

  • Regulator temperatury RT/Pt/s/G//0 ÷ 50 - oznacza regulator do montażu na szynę z f-cją grzania i zakresem działania 0oC ÷ +50oC

    Czujnik Pt100 powinien występować w zamówieniu jako odrębna pozycja ze względu na możliwość wyboru typu czujnika w zależności od jego przeznaczenia.

    		•



    Przedsiębiorstwo Automatyki Chłodniczej Szaniawski, 05-803 Pruszków ul.Lipowa 37, tel./fax:(0-22) 758-67-26
