Presostat trójpołożeniowy 3RCK służy do utrzymania prawidłowego ciśnienia w amoniakalnych i freonowych instalacjach chłodniczych. Przeznaczony jest do układów sterowania , w których wymagane jest wyróżnienie 3 stanów ciśnienia czynnika: ''CIśNIENIE ZA NISKIE'', ''CIśNIENIE PRAWIDŁOWE'' i ''CIśNIENIE ZA WYSOKIE''.
W instalacjach amoniakalnych używany jest do sterowania przekaźnikiem programowym RP16M, w celu regulacji wydajności sprężarek, w zależności od wartości ciśnienia ssania.

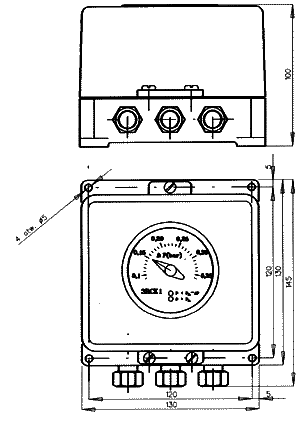

Rys.1. Przekaźnik presostatu trójpołożeniowego typ 3RCK

Rys.2. Czujnik ciśnienia.

Presostat trójpołożeniowy 3RCK składa się z dwu części: "CZUJNIKA CIśNIENIA" oraz "PRZEKAŻNIKA 3RCK". Żądaną wartość ciśnienia (Pn) ustawia się pokrętłem na czujniku. Czujnik ciśśnienia porównuje wartość ciśnienia mierzonego z wartością zadaną. Uwaga: czujnik wycechowany jest w atmosferach absolutnych. Zmiana doprowadzonego do czujnika ciśnienia powoduje zmianę sygnału pomiarowego. PRZEKAźNIK 3RCK ustawia stan przekaźników wykonawczych stosownie do sygnału pomiarowego. Działanie przekaźników wykonawczych w funkcji ciśnienia przedstawia rys 3 ,oraz tabela1. Strefę martwą (Dp) można ustawić potencjometrem umieszczonym na płycie czołowej przekaźnika.

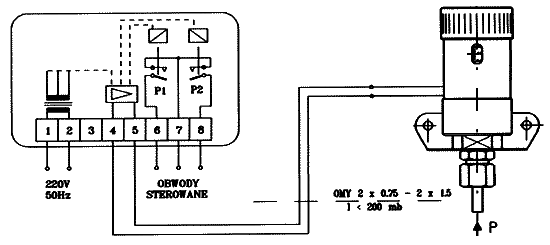

"CZUJNIK CIśNIENIA" należy montować na pionowej ścianie, pokrętłem nastawczym do góry. Czujnik posiada króciec do przyspawania rurki doprowadzającej ciśnienie. Na rurce doprowadzającej ciśnienie zaleca się instalowanie zaworu odcinającego. Przekaźnik może być zainstalowany w odległości do 200m od czujnika. Połączenie zaleca się wykonać kablem miedzianym dwu-żyłowym o przekroju 1 ÷ 1,5 mm2

"PRZEKAźNIK 3RCK" przystosowany jest do montażu na pionowej ścianie lub w szafie sterowniczej. Elementami wykonawczymi są przekaźniki o stykach zwiernych (styki ruchome są zwarte i wyprowadzone na wspólny punkt).

W zamówieniu należy podać pełny symbol presostatu trójpołożeniowego np.:
Presostat trójpołożeniowy 3RCK1 - oznacza presostat wyróżniający trzy stany, o zakresie ciśnienia roboczego 0,5 ÷ 6 bar.
