Kieszeniowy czujnik temperatury, podwójny typ 2 x Pt100-KCT, 2 x Pt500-KCT, 2 x Pt1000-KCT przeznaczony jest do pomiaru temperatury w cieczach lub gazach. Kapilara czujnika wykonana jest z cienkościennej rurki ze stali kwasoodpornej 1H18N9T. Czujnik posiada dwa sensory pomiarowe. Głowicę przyłączeniowa wykonana jest z oksydowanego aluminium. Konstrukcja mechaniczna czujnika gwarantuje małą stałą czasową pomiarów oraz wysoką odporność na udary mechaniczne, wibracje i warunki klimatyczne.

Dane techniczne:

• zakres pomiarowy
• element pomiarowy


• max. prąd pomiarowy
• głowica koloru złotego
• głowica brązowa
• głowica czerwona
• długość kapilary
• średnica kapilary
• przewód pomiarowy
  dla Pt100, 500, 1000
• temperatura otoczenia głowicy
• masa
• stopień ochrony

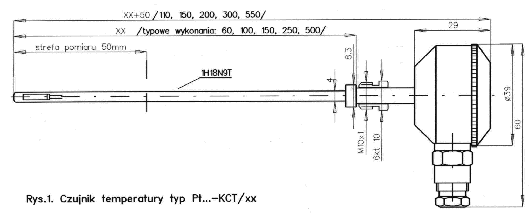

Rys1. Czujnik temperatury typ Pt... - KCT/xx

W zależności od zastosowania kieszeniowy czujnik temperatury można wyposażyć w :

• wieszak kątowy typ WCT-K, przeznaczony do mocowania czujnika na ścianie
• wieszak prosty typ WCT-P, przeznaczony do wprowadzenia czujnika przez osłony kanałów wentylacyjnych, izolowane śściany komór hermetycznych, itp.
• ˇ osłonę ciśnieniową typ OCT, wykonaną ze stali kwasoodpornej 1H18N9T umożliwiającą pomiar temperatury cieczy lub gazów w zbiornikach ciśnieniowych i bezciśnieniowych, oraz wymianę czujnika bez konieczności rozszczelniania instalacji. Osłony mogą być dodatkowo wyposażone w korek redukcyjny z gwintem zewnętrznym 1/2 cala, 3/4 cala lub M20 x 1.5 (mosiężny lub ze stali kwasoodpornej );
• śrubunek typ S-KCT, do wprowadzenia czujnika przez ściany komór bezciśnieniowych np. komory wędzarnicze.

Rys2. Wieszak kątowy typ WCT-K

Rys3. Wieszak prosty typ WCT-P

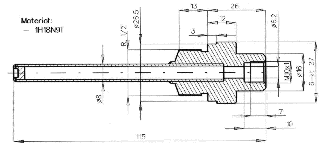

Rys4. Osłona ciśnieniowa typ OCT/xx (1H18N9T)

Rys5. Osłona ciśnieniowa typ OCT/B (1H18N9T)

Rys6. Śrubunek typ SD-KCT

Rys7. Korki redukcyjne: -M20x1.5/M14x1.5-R1/2'/M14x1.5, -R3/4'/M14x1.5

Rys8. Schemat połączeń wewnętrznych czujników: 2 x Pt100, 2 x Pt500, 2 x Pt1000.
