Czujnik temperatury typ Pt100-BCT, Pt500-BCT, Pt1000-BCT przeznaczony jest do pomiaru temperatury w cieczach lub gazach. Kapilara czujnika wykonana jest z cienkościennej rurki ze stali kwasoodpornej 1H18N9T. Czujnik jest zahermetyzowany i wyprowadzony elastycznym przewodem w oplocie i izolacji silikonowej. Konstrukcja mechaniczna czujnika gwarantuje małą stałą czasową pomiarów oraz wysoką odporność na udary mechaniczne, wibracje i warunki klimatyczne. Przykłady zastosowań - pomiary temperatur: przy procesach parzenia, w zbiornikach otwartych, zbiornikach ciśnieniowych i rurociągach, pomieszczeniach itp.

Dane techniczne:

• zakres pomiarowy
• element pomiarowy


• max. prąd pomiarowy
• długość kapilary
• średnica kapilary
• przewód pomiarowy
  dla Pt100
• przewód pomiarowy
  dla Pt500, Pt1000
• długość przewodu
• masa
• stopień ochrony

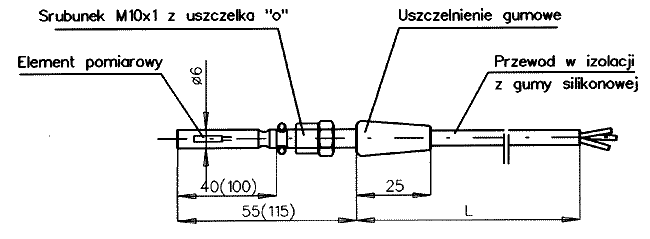

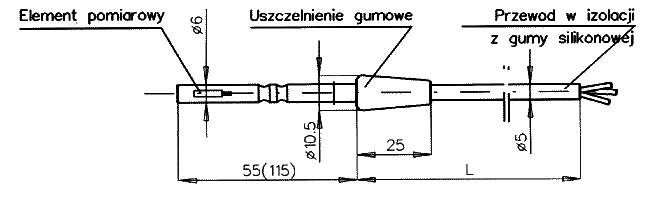

Rys1. Czujnik temperatury typ Pt... - BCT

W zależności od zastosowania czujnik temperatury Pt... - BCT można wyposażyć w:

• wieszak kątowy typ WCT-K/B, przeznaczony do mocowania czujnika na ścianie
• wieszak prosty typ WCT-P/B, przeznaczony do wprowadzenia czujnika przez osłony kanałów wentylacyjnych, izolowane śściany komór hermetycznych, itp.
• osłonę ciśśnieniową typ OCT/B z gwintem zewnętrznym 1/2', wykonaną ze stali kwasoodpornej 1H18N9T, umożliwiającą pomiar temperatury cieczy lub gazów w zbiornikach ciśnieniowych i bezciśnieniowych, oraz wymianę czujnika bez koniecznośści rozszczelniania instalacji.

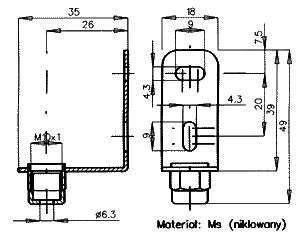

Rys2. Wieszak kątowy typ WCT-K/B

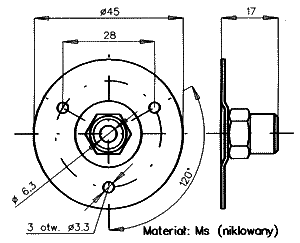

Rys3. Wieszak prosty typ WCT-P/B

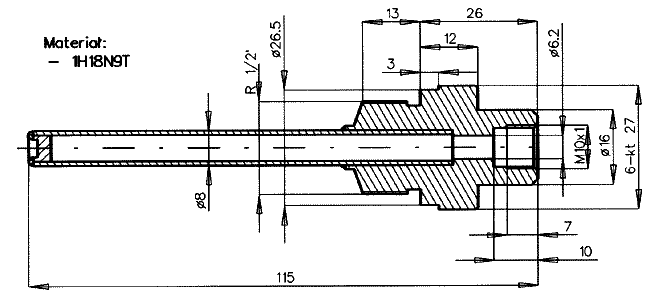

Rys4. Osłona ciśnieniowa typ OCT/B (1H18N9T)
